Menghitung Daya Dukung Tanah


Banyak rumus yang dapat dipakai untuk mendisain Pondasi. Pilihan yang dipakai sangat tergantung dari kebiasaan seseorang dalam perencanaan pondasi dan data-data tanah yang tersedia. Kami hanya akan membatasi pada rumus pondasi dangkal dan pondasi dalam tunggal. Kedua jenis pondasi ini sering ditemui di lapangan.

Peck dkk membedakan pondasi dalam dan pondasi dangkaldari nilai kedalaman (Df/B):
  • v Df/B > 4 : Pondasi dalam
  • v Df/B ≤ 1 : Pondasi Dangkal
Dimana

Df : Nilai Kedalaman Pondasi
B : Lebar Pondasi
1. Menentukan daya dukung pondasi Dangkal

Daya dukung ultimit (ultimit bearing capacity/qult)didefinisikan sebagai beban maksimum per satuan luasdimana tanah masih dapat mendukung beban tanpamengalami keruntuhan.

- Rumus Terzaghi
(Bila memakai data pengujian Laboratorium)

qult = C.Nc + γb.Nq.Df + 0,5.γb.B.Nγ

dimana :
qult = Daya Dukung Ultimit Pondasi
C = Cohesi Tanah
γb = Berat Volume Tanah
Df = Kedalaman Dasar Pondasi
B = Lebar Pondasi dianggap 1,00 meter

Nc, Nq, Nγ = Faktor daya dukung Terzaghi ditentukan oleh besar sudut geser dalam

Setelah kita mendapatkan nilai daya dukung Ultimit Tanah (qult) , Langkah selanjutnya menghitung daya dukung ijin Tanah yaitu :

q = qult / Sf

dimana :
q = Daya Dukung ijin Tanah
qult = Daya Dukung Tanah Ultimit
Sf = Faktor Keamanan biasanya nilainya diambil 3


Tabel. 2.1.1 Nilai Faktor Daya Dukung Terzaghi

Ф
Nc
Nq
Nc'
Nq'
'







0
5,7
1,0
0,0
5,7
1
0
5
7,3
1,6
0,5
6,7
1,4
0,2
10
9,6
2,7
1,2
8
1,9
0,5
15
12,9
4,4
2,5
9,7
2,7
0,9
20
17,7
7,4
5,0
11,8
3,9
1,7
25
25,1
12,7
9,7
14,8
5,6
3,2
30
37,2
22,5
19,7
19
8,3
5,7
34
52,6
36,5
35,0
23,7
11,7
9
35
57,8
41,4
42,4
25,2
12,6
10,1
40
95,7
81,3
100,4
34,9
20,5
18,8
45
172,3
173,3
297,5
51,2
35,1
37,7
48
258,3
287,9
780,1
66,8
50,5
60,4
50
347,6
415,1
1153,2
81,3
65,6
87,1



-- Rumus Meyerhof
Bila memakai data pengujian Sondir

qult = qc. B. (1 + D/B). 1/40

Dimana :

qult = Daya Dukung Ultimit Tanah
qC = Nilai Conus
B = Lebar Pondasi (dianggap 1 meter)
D= Kedalaman Dasar Pondasi

Setelah kita mendapatkan nilai daya dukung UltimitTanah (qult) , Langkah selanjutnya menghitung dayadukung ijin tanah yaitu :

q = qult / Sf

dimana :
q = Daya Dukung ijin tanah
qult = Daya Dukung Tanah Ultimit
Sf = Faktor Keamanan biasanya nilainya diambil 3

Daya dukung ijin tanah dapat juga dihitung langsungdengan cara :

q = qc/40 (untuk besaran B sembarang)

dimana :
q = Daya Dukung ijin tanah
qc = Nilai Konus

Menentukan daya dukung pondasi Dalam

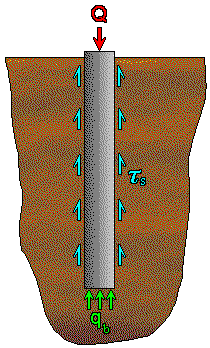

Daya dukung pondasi dalam merupakan penggabungan dua kekuatan daya dukung, yaitu daya dukung ujung (qe) dan daya dukung lekatan (qs)

Rumus Daya Dukung ujung tiang

P = qc. A/3. + JHF. O /5

dimana :

P = Daya Dukung Tiang
qc = Nilai Konus
A = Luas Penampang Tiang
JHF = Nilai Hambatan Lekat per pias
O = Keliling Tiang
3 & 5 = Koefisien Keamanan

Rumus Daya Dukung ujung tiang metode LCPC, 1991

qe = qc. Kc. Ap

dimana :
qe = Daya Dukung ujung tiang
qc = Nilai Konus
Kc = Faktor Nilai Konus (lihat tabel 2.2.1)
Ap = Luas penampang ujung tiang
a. Rumus Daya Dukung lekatan (qs)

qs = .JHp. As

dimana :
qs = Daya Dukung lekatan
JHP = Nilai Hambatan Pelekat (dari uji Sondir)
As = Selimut tiang

b. Rumus Daya Dukung Batas dan Daya dukung ijin

qult = qe +.qs
Dimana :
qult = Daya Dukung Tanah Ultimit
qe = Daya Dukung Ujung Tiang
qs = Daya Dukung Lekatan

Setelah kita mendapatkan nilai daya dukung UltimitTanah (qult) , Langkah selanjutnya menghitung dayadukung ijin tanah yaitu :

q = qult / Sf

dimana :
q = Daya Dukung ijin tanah
Sf = Faktor Keamanan biasanya nilainya diambil 3

Tabel 2.2.1. Nilai Kc (Titi dan Abu Farsakh 1991)




Jenis Tanah
Faktor qonus Ujung Tiang

Drilling Pile
Driven Pile
Clays dan Silts
0,375
0,600
Sands dan Gravels
0,15
0,375
Chalk
0,200
0,400
